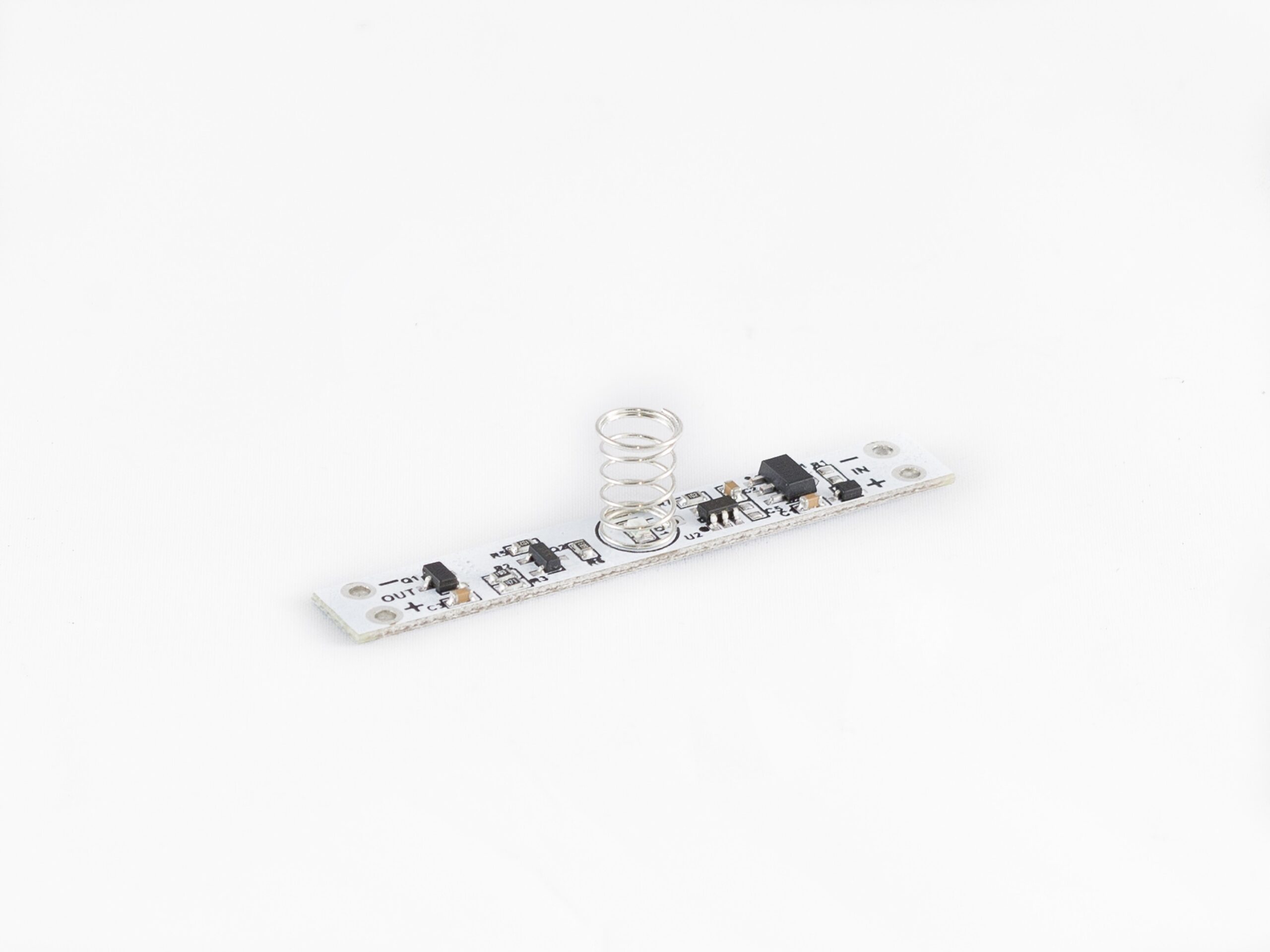

Wyłącznik dotykowy LED 4A ze sprężynką

Wyłącznik dotykowy LED 4A ze sprężynką

Moc max:

  • 12V DC / 48W
  • 24V DC / 96W

Wyłącznik dotykowy do LED służy do włączania / wyłączania pasków LED, oraz innych opraw w których jako źródło światła wykorzystano diody LED. Wyłącznik wyposażony jest w podświetlenie punktu dotyku. Wyłącznik znajduje zastosowanie w profilach aluminiowych LED.

23.00

Dostępność: 57 w magazynie

Wyłącznik dotykowy LED 4A ze sprężynką służy do dotykowego załączania i wyłączania oświetlenia LED.

Pierwsze dotknięcie sprężynki spowoduje załączenie, natomiast kolejne dotknięcie wyłącznie odbiornika LED.

Parametry techniczne:

  • Napięcie pracy : 12V / 24V DC
  • Maksymalna moc obciążenia LED: 48W / 96W
  • Stopień ochrony:  IP20
  • 3 klasa ochronności

Instrukcja podłączenia:

Przewód zasilający 12/24V  przylutować do pól lutowniczych „IN”, natomiast odbiornik LED należy przylutować do pól lutowniczych „OUT”.  Podczas podłączania wyłącznika należy zwrócić szczególną uwagę na zachowanie prawidłowej polaryzacji okablowania (plus zasilania/odbiornika LED należy podłączyć do plusa wyłącznika natomiast minus zasilania/odbiornika należy podłączyć do minusa wyłącznika).

Instrukcja montażu:

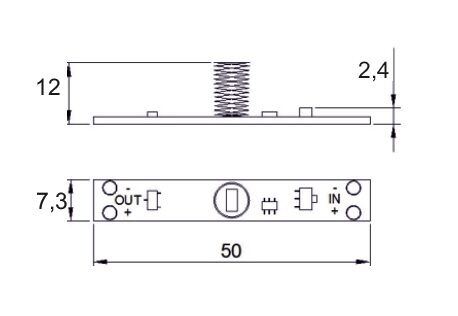

Wyłącznik wyposażony jest w sprężynkę, która pełni funkcję elementu dotykowego/zbliżeniowego oraz diody LED sygnalizującej stan pracy wyłącznika. Maksymalna grubość tworzywa przez które sprężynka „wykrywa” dotyk to ok. 0,8mm.

Wyłącznik można zastosować w aluminiowym profilu LED. W tym celu po podłączeniu zasilania i odbiornika LED, wyłącznik  należy wkleić w profil aluminiowy (od spodniej strony wyłącznika znajduje się dwustronna taśma klejąca), a następnie przykryć profil coverem tak by sprężynka silnie przylegała do covera.
