Wyłącznik dotykowy LED 5A ze sprężynką i ściemniaczem
Moc max:
- 12V DC / 60W
- 24V DC / 120W
Wyłącznik dotykowy do LED służy do włączania / wyłączania oraz regulacji natężenia światła, pasków LED, oraz innych opraw w których jako źródło światła wykorzystano diody LED. Wyłącznik znajduje zastosowanie w profilach aluminiowych LED.
Wyłącznik dotykowy LED 5A ze sprężynką służy do dotykowego załączania i wyłączania oświetlenia LED oraz regulacji natężenia światła.
Pierwsze dotknięcie sprężynki spowoduje załączenie, natomiast kolejne dotknięcie wyłącznie odbiornika LED. Przytrzymanie powoduje regulację natężenia światła.
21.90 zł
Dostępność: 50 w magazynie
Parametry techniczne:
- Napięcie pracy : 12V / 24V DC
- Maksymalna moc obciążenia LED: 60W / 120W
- Stopień ochrony: IP20
- 3 klasa ochronności
Instrukcja podłączenia:
Przewód zasilający 12/24V przylutować do pól lutowniczych „IN”, natomiast odbiornik LED należy przylutować do pól lutowniczych „OUT”. Podczas podłączania wyłącznika należy zwrócić szczególną uwagę na zachowanie prawidłowej polaryzacji okablowania (plus zasilania/odbiornika LED należy podłączyć do plusa wyłącznika natomiast minus zasilania/odbiornika należy podłączyć do minusa wyłącznika).
Instrukcja montażu:

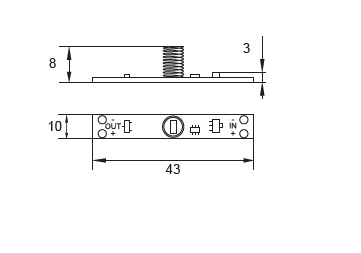

Wyłącznik wyposażony jest w sprężynkę, która pełni funkcję elementu dotykowego/zbliżeniowego oraz diody LED sygnalizującej stan pracy wyłącznika. Maksymalna grubość tworzywa przez które sprężynka „wykrywa” dotyk to ok. 0,8mm.
Wyłącznik można zastosować w aluminiowym profilu LED. W tym celu po podłączeniu zasilania i odbiornika LED, wyłącznik należy wkleić w profil aluminiowy (od spodniej strony wyłącznika znajduje się dwustronna taśma klejąca), a następnie przykryć profil coverem tak by sprężynka silnie przylegała do covera.
