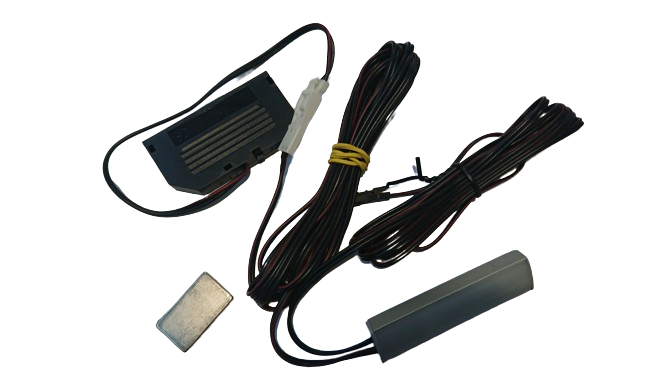

Wyłącznik magnetyczny 5A kompletny
Włącznik/Wyłącznik magnetyczny LED 5A do szaf przesuwnych, frontów meblowych, szuflad.
Sprzedawany w komplecie z gniazdem AMPIII
Moc max:
- 12V DC / 60W
- 24V DC / 120W
Wyłącznik magnetyczny to praktyczne i dyskretne rozwiązanie służące do automatycznego włączania lub wyłączania oświetlenia (najczęściej LED) w szafach, szufladach, garderobach, a także w innych zamykanych przestrzeniach meblowych.
Wyłącznik magnetyczny do szaf i szuflad składa się z wyłącznika zespolonego z sensorem oraz magnesu płytkowego. Wyłącznik magnetyczny i sam magnes przyklejany jest do powierzchni montażowej przy pomocy dwustronnej taśmy klejącej. Wyłącznik magnetyczny służy do włączania/wyłączania, pasków LED, oraz innych opraw w których jako źródło światła wykorzystano diody LED.
51.00 zł
Dostępność: 20 w magazynie
Parametry:
- Napięcie zasilania: 12-24V
- Maksymalny prąd obciążenia: 5A
- Odległość maksymalna magnesu od powierzchni czujnika-wyłącznika: 10mm
Zasada działania:
Wyłącznik składa się z dwóch głównych elementów:
- Magnesu – montowanego na drzwiach, froncie szuflady lub skrzydle mebla.
- Czujnika (kontaktu) – umieszczonego wewnątrz mebla.
Gdy magnes zbliży się do czujnika (czyli np. drzwiczki się zamkną), obwód zostaje rozłączony i oświetlenie się wyłącza. Po oddaleniu magnesu (otwarciu mebla) – obwód się zamyka, uruchamiając oświetlenie.
Montaż wyłącznika:
- Wyznaczyć miejsce montażu wyłącznika magnetycznego.Wyłącznik magnetyczny winien znajdować się blisko ruchomej powierzchni (drzwi szafy, front szuflady), w takim miejscu by przyklejony do powierzchni ruchomej magnes po zamknięciu szafy/szuflady znajdował się w osi wyłącznika nie dalej niż 10mm od jego płaszczyzny czołowej.
- Przykleić wyłącznik magnetyczny do powierzchni montażowej i przeprowadzić przewody.
- Od wewnętrznej strony frontu szuflady/drzwi szafy przykleić magnes (należy zachować szczególna staranność by oś wyłącznika magnetycznego pokrywała się z środkiem magnesu)
- Podłączyć przewód zasilający wyłącznik magnetyczny do gniazda zasilacza.
- Podłączyć oświetlenie LED do gniazda wyłącznika magnetycznego
- Podłączyć zasilacz o sieci
- Skontrolować działanie wyłącznika.
